Trong môi trường nước thải có tính ăn mòn cao, vật liệu của bộ phận lọc quyết định phần lớn tuổi thọ và chi phí thay thế hàng năm. Ống lọc SUS304 đang được sử dụng phổ biến nhờ khả năng chống ăn mòn tốt, khe lọc chính xác và giữ được lưu lượng ổn định trong thời gian dài. Bài viết làm rõ cấu tạo, thông số khe lọc, cách so sánh với các vật liệu khác và những điểm cần lưu ý khi đặt gia công.

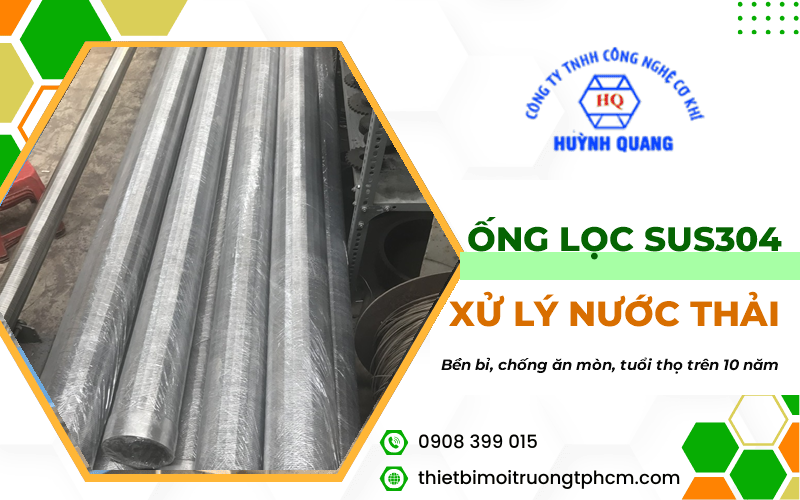

Ống lọc SUS304 - thiết bị lọc nước thải bền bỉ, chống ăn mòn, tuổi thọ trên 10 năm
Ống lọc SUS304 là gì?
Cấu tạo dạng thanh nêm quấn
Ống lọc SUS304 được chế tạo bằng cách quấn thanh inox tiết diện hình nêm theo đường xoắn ốc quanh một hệ thanh đỡ dọc, rồi hàn điểm tại mỗi giao điểm. Kết quả là một ống trụ liền khối có khe lọc liên tục chạy vòng quanh thân, độ chính xác khe thường đạt sai số dưới 0,05mm.
Mặt cắt hình nêm với phần trên rộng, phần dưới thu hẹp tạo ra khe mở rộng dần theo hướng dòng chảy. Hạt cặn khi đã lọt qua mép khe sẽ đi thẳng ra ngoài mà không bị kẹt lại trong lòng khe. Đây là ưu điểm cốt lõi so với lưới đan hoặc ống đục lỗ, vốn rất dễ bị bít và mất dần lưu lượng sau vài tháng vận hành.
Vì sao chọn inox SUS304
SUS304 là mác thép không gỉ austenit chứa khoảng 18% crom và 8% niken. Lớp oxit crom hình thành tự nhiên trên bề mặt có khả năng tự phục hồi khi bị trầy xước, giúp vật liệu chống ăn mòn tốt trong hầu hết môi trường nước thải sinh hoạt và công nghiệp thông thường. Bên cạnh đó, SUS304 dễ hàn, dễ gia công và có giá thành hợp lý hơn nhiều so với các mác inox cao cấp hơn.
Khi nào nên chuyển sang SUS316
SUS304 có giới hạn với môi trường giàu clorua. Khi nước thải chứa muối, nước biển, dung dịch tẩy có clo hoặc có pH thấp kéo dài, ăn mòn điểm có thể xuất hiện sau vài năm. Trong các trường hợp này, SUS316 với thành phần molypden bổ sung là lựa chọn an toàn hơn, dù chi phí vật liệu cao hơn khoảng 30 đến 50%.
Thông số kỹ thuật của ống lọc SUS304
Dải khe lọc thông dụng
• 0,1 đến 0,25mm: Lọc tinh cho nước tuần hoàn, nước cấp cho thiết bị hoặc thu hồi hạt mịn có giá trị.
• 0,25 đến 0,5mm: Dùng trong cụm ép bùn và lọc nước thải thủy sản, chế biến thực phẩm.
• 0,5 đến 1,0mm: Dải phổ biến nhất cho lọc nước thải công nghiệp nói chung.
• 1,0 đến 3,0mm: Tách sơ bộ, dùng cho ống thu nước ngầm, giếng khoan hoặc lọc rác thô trong ống.
Kích thước và kết cấu
Đường kính ngoài thông dụng nằm trong khoảng 60 đến 600mm, chiều dài mỗi đoạn từ 500 đến 3000mm và có thể nối dài bằng mặt bích hoặc măng sông. Số lượng và tiết diện thanh đỡ dọc được tính theo áp suất làm việc: ống chịu áp từ ngoài vào cần nhiều thanh đỡ hơn so với ống chỉ chịu chênh áp nhỏ.
Diện tích lọc hiệu dụng
Với cùng đường kính, ống lọc dạng thanh nêm cho diện tích thông thủy lớn hơn nhiều so với ống đục lỗ. Tỷ lệ diện tích mở thường đạt 20 đến 40% ở khe 0,5mm, trong khi ống thép đục lỗ cùng cỡ hiếm khi vượt 10%. Chênh lệch này trực tiếp làm giảm tổn thất áp và kéo dài chu kỳ giữa hai lần vệ sinh.

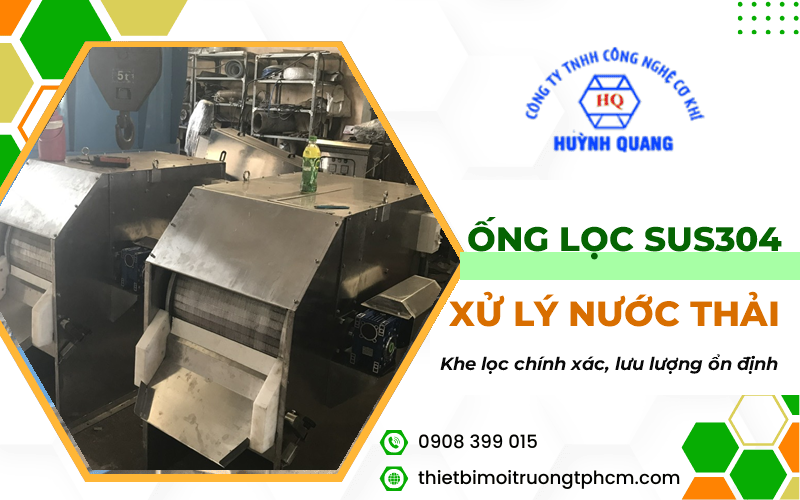

Khe lọc chính xác trên toàn chiều dài ống, bảo đảm lưu lượng ổn định và ít bị bít
Ứng dụng trong hệ thống xử lý nước thải
Bộ phận lọc trong máy ép bùn
Trong máy ép bùn trục vít đa đĩa và các dạng ép bùn dạng ống, ống lọc inox chính là nơi nước thoát ra khỏi khối bùn. Độ chính xác của khe quyết định trực tiếp độ trong của nước lọc và độ khô của bánh bùn. Khe quá lớn khiến chất rắn theo nước thoát ngược về bể, khe quá nhỏ làm nước khó thoát và giảm năng suất.
Lọc trong đường ống và thiết bị tuần hoàn
Ống lọc được lắp bên trong thân lọc dạng giỏ để bảo vệ bơm, van và đầu phun khỏi cặn cứng. Ứng dụng này rất phổ biến ở hệ nước tuần hoàn của thiết bị tuyển nổi bình lưu, nơi nước bão hòa khí phải đi qua van giảm áp có khe rất nhỏ và dễ tắc.
Ống thu nước và tách pha
Trong bể lọc và bể chứa, ống lọc SUS304 đóng vai trò ống thu nước sau lớp vật liệu lọc, giữ lại hạt lọc mà vẫn cho nước đi qua. Kết cấu này cũng được dùng làm ống tách pha trong các thiết bị cô đặc bùn trước khi đưa sang máy ép.
Thu hồi nguyên liệu trong sản xuất
Nhiều nhà máy chế biến thực phẩm và thủy sản dùng ống lọc inox để thu hồi bã, tinh bột hoặc mảnh nguyên liệu ngay tại dòng thải. Phần thu hồi được có thể bán làm thức ăn chăn nuôi, vừa giảm tải cho hệ thống xử lý vừa tạo thêm nguồn thu.

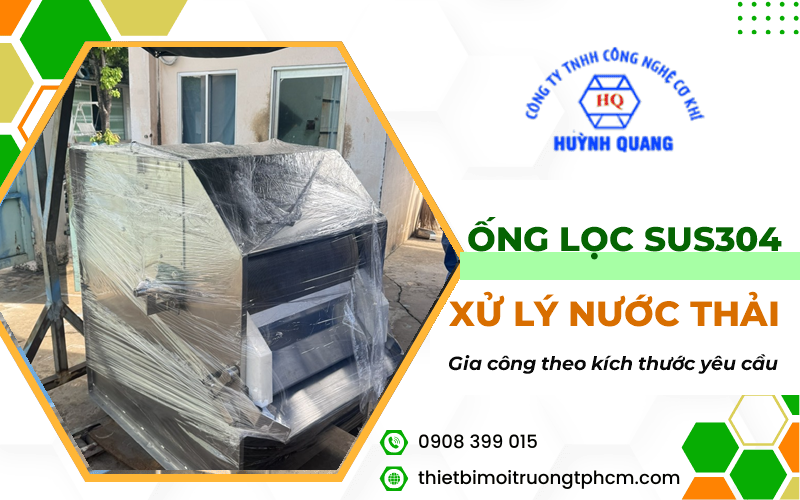

Gia công ống lọc theo đúng đường kính, chiều dài và kích thước khe mà công trình yêu cầu
Lưu ý khi lựa chọn và sử dụng
Xác định đúng hướng dòng chảy
Ống lọc thanh nêm có hướng làm việc rõ ràng. Khi dòng chảy từ trong ra ngoài, mặt rộng của khe phải quay vào trong. Khi dòng chảy từ ngoài vào trong thì ngược lại. Lắp sai hướng sẽ khiến cặn kẹt cứng trong khe và ống nhanh chóng mất tác dụng, đây là lỗi rất hay gặp khi thay thế phụ tùng mà không kiểm tra bản vẽ gốc.
Vệ sinh và bảo dưỡng
• Xịt rửa áp lực: Phun ngược chiều lọc bằng vòi áp lực trung bình để đẩy cặn ra khỏi khe, thực hiện định kỳ theo mức độ bẩn của nước thải.
• Ngâm hóa chất: Với cặn vô cơ và cáu cặn canxi, ngâm dung dịch axit loãng rồi trung hòa và rửa sạch bằng nước.
• Tránh dụng cụ thép carbon: Không dùng bàn chải sắt hoặc dụng cụ thép thường vì hạt sắt bám lại sẽ gây ăn mòn tiếp xúc trên bề mặt inox.
• Kiểm tra khe định kỳ: Đo lại kích thước khe sau mỗi năm vận hành để phát hiện biến dạng do va đập hoặc áp lực quá tải.
Thông tin cần cung cấp khi đặt gia công
Để nhận báo giá chính xác, doanh nghiệp nên chuẩn bị sẵn: đường kính trong hoặc ngoài, chiều dài, kích thước khe mong muốn, hướng dòng chảy, kiểu đầu nối, áp suất làm việc và đặc tính nước thải. Nếu thay thế cho thiết bị cũ, gửi kèm ảnh chụp và kích thước đo thực tế sẽ rút ngắn đáng kể thời gian chốt bản vẽ.
Địa chỉ gia công ống lọc SUS304 tại TPHCM
Công ty TNHH Công Nghệ Cơ Khí Huỳnh Quang nhận gia công ống lọc SUS304 và SUS316 theo yêu cầu tại xưởng riêng ở TPHCM, với thiết bị quấn và hàn điểm chuyên dụng bảo đảm khe lọc đều trên toàn chiều dài ống. Công ty nhận cả đơn hàng chế tạo mới lẫn đơn hàng thay thế phụ tùng cho thiết bị đang vận hành.
Ngoài ống lọc, công ty còn cung cấp thiết bị xử lý nước thải công nghiệp đồng bộ và nhiều nhóm thiết bị ngành môi trường khác, phù hợp cho cả dự án làm mới lẫn cải tạo hệ thống hiện hữu.
Ống lọc SUS304 là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến hiệu suất và chi phí bảo trì của cả cụm thiết bị. Chọn đúng mác vật liệu, đúng kích thước khe và lắp đúng hướng dòng chảy sẽ giúp thiết bị giữ được lưu lượng thiết kế trong nhiều năm vận hành.
